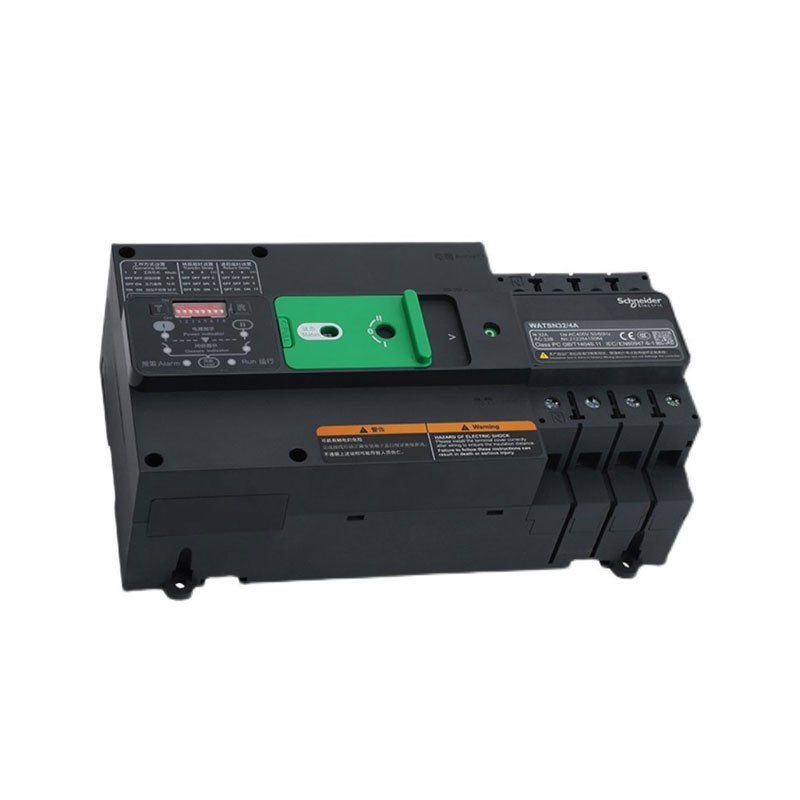

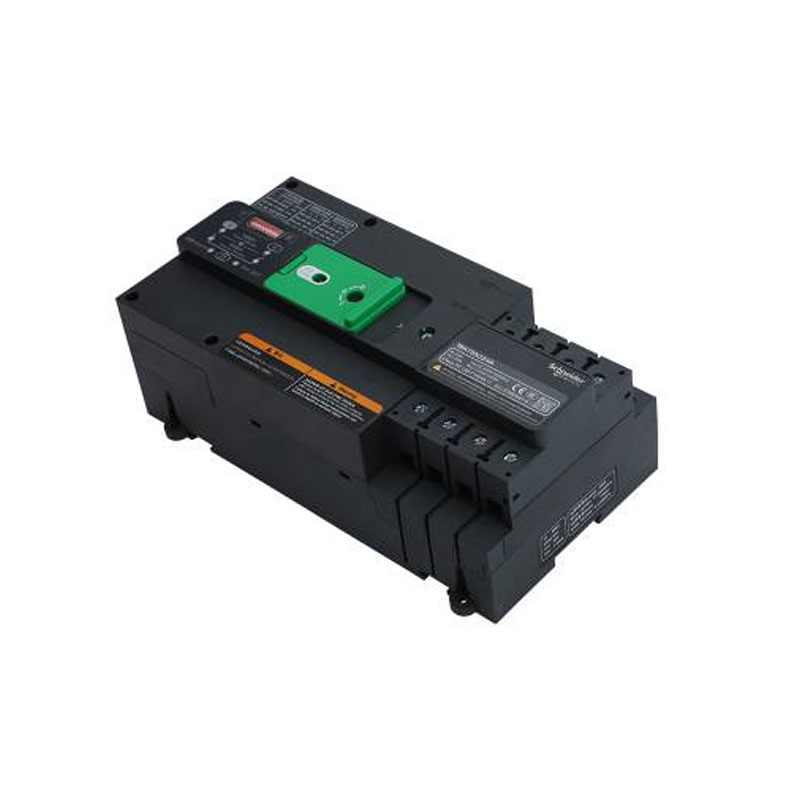

Yueyang Tongtu levert de Schneider WATSN-160/125b/4A ATS voor industriële onderhouds-, elektrische vervangings- en stroomdistributieprojecten waarvoor geverifieerde Schneider-componenten nodig zijn. Het apparaat is ontworpen om de belastingoverdracht tussen twee onafhankelijke voedingen te beheren door de bronomstandigheden te bewaken en de aangesloten belasting te schakelen wanneer abnormale spanning, faseverlies of stroomonderbreking optreedt.
Technische specificatiesmatrix
| Parameter / Functie | Technische specificatie |
| Modelaanduiding | Schneider WATSN-160/125b/4A |
| Producttype | Dubbele automatische omschakelaar (ATS) |
| Framestroomwaarde (Inm) | 160A |
| Nominale bedrijfsstroom (Ie) | 125A |
| Aantal Polen | 4-polig (4P - geschakelde neutraal) |
| Stuurspanning (VS) | 220 V wisselstroom (50/60 Hz) |
| Bedrijfsmodi | Zelfwerpend/zelfherstellend, wederzijdse stand-by, handmatige override |
| In elkaar grijpende bescherming | Geïntegreerde mechanische en elektrische dubbele vergrendeling |
| Mechanische levensduur | ≥8.000 bewerkingen |
| Systeeminterface | Ingebouwde externe PLC-besturing en statusbewakingsterminals |
De Schneider WATSN-160/125b/4A maakt gebruik van een 4-polig schakelontwerp, waarbij het volgende wordt ontkoppeld en overgedragen:
· L1-fase
· L2-fase
· L3-fase
· Neutrale geleider
Deze configuratie wordt vaak toegepast in driefasige vierdraadssystemen waarbij neutraal schakelen vereist is om de scheiding tussen onafhankelijke voedingen te behouden.
De ATS ondersteunt automatisch schakelen tussen de hoofd- en stand-bystroombronnen en biedt tevens handmatige bediening voor inbedrijfstellings-, inspectie- en onderhoudsprocedures.
Dankzij het handmatige bedieningsmechanisme kunnen technici tijdens servicewerkzaamheden de gewenste schakelpositie selecteren.
De geïntegreerde in elkaar grijpende structuur voorkomt dat beide stroombronnen tegelijkertijd sluiten.
Mechanische vergrendeling zorgt voor fysieke preventie, terwijl elektrische vergrendeling samen met het stuurcircuit de kans op onjuiste schakelhandelingen verkleint.
Dit ontwerp helpt stroomafwaartse apparatuur te beschermen tegen fase-naar-fase-kortsluitingsrisico's veroorzaakt door onbedoelde dual-source-verbindingen.
De ATS maakt gebruik van een speciaal vermogenscontactsysteem dat is ontworpen voor herhaalde schakelhandelingen onder nominale omstandigheden.
De contactstructuur is ontworpen om een stabiele elektrische verbinding te behouden tijdens normaal gebruik, terwijl de contactslijtage tijdens herhaalde overdrachtscycli wordt verminderd.
De WATSN-serie biedt extra verbindingsinterfaces voor statusfeedback en besturingsintegratie.
Het kan worden gebruikt met:
● PLC-besturingssystemen
● Gebouwbeheersystemen (BMS)
● Elektrische bewakingssystemen
voor statusbewaking op afstand en toepassingen voor energiebeheer.
Yueyang Tongtu verifieert productidentificatie-informatie, waaronder:
1. Modelaanduiding
2. Informatie op het typeplaatje
3. Terminalconfiguratie
4. Fysieke conditie
vóór verzending.
Elke eenheid is voorbereid met een beschermende verpakking die geschikt is voor internationaal transport om het risico op schade tijdens de behandeling en levering te verminderen.
Voor inkoop- en onderhoudsprojecten kan Yueyang Tongtu het volgende verzorgen:
● Productoffertes
● Technische specificaties
● Productfoto's
● Verpakkingsinformatie
● Aankoophulp
A: '160' geeft de framewaarde aan (), '125b' geeft de nominale operationele stroomonderbreker aan, '4' vertegenwoordigt een 4-polige configuratie (3 fasen isoleren + neutraal) en 'A' geeft het controllertype aan voor automatische overdrachtsfunctionaliteit.
EEN: Ja. De unit beschikt over een handmatige handgreepfunctie waarmee onderhoudsteams handmatig kunnen schakelen tussen Power I en Power II, of de schakelaar in een dubbele UIT-positie (neutrale nul) kunnen forceren voor systeemisolatie.
A: De WATSN-serie integreert een ingebouwde besturingseenheid. Het aansluiten van de inkomende stroomlijnen (sampling) maakt automatische detectie en schakelen mogelijk zonder dat externe controllermodules nodig zijn.
