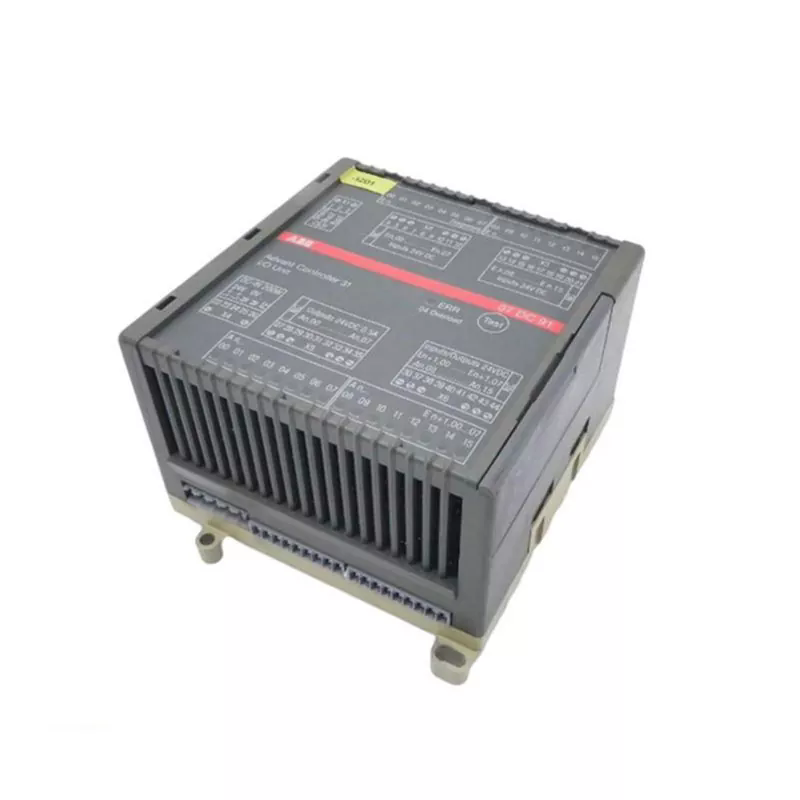

In een continuprocesinstallatie bestuurt één enkele ABB PLC de gehele productielijn. Het leest honderden sensoren, voert complexe besturingslogica uit en stuurt tientallen actuatoren aan. De PLC is verbonden met een netwerk van externe I/O-modules, aandrijvingen en een HMI. Als dat netwerk uitvalt, verliest de PLC het zicht en de controle over het proces. De lijn stopt. Voor een inkoopingenieur of een fabrieksmanager is de vraag niet of het netwerk zal falen; het is een kwestie van wanneer. Kabels raken beschadigd, schakelaars vallen uit en connectoren raken los. Netwerkredundantie is de technische strategie die voorkomt dat deze storingen downtime veroorzaken. Het biedt een tweede, onafhankelijk pad waarlangs gegevens kunnen reizen. Als het ene pad faalt, neemt het andere het automatisch over, en deABB-PLCblijft zonder onderbreking werken.
Het doel van deze handleiding is om inkoopingenieurs, systeemintegrators en fabrieksmanagers te helpen begrijpen hoe netwerkredundantie downtime-gebeurtenissen van ABB PLC voorkomt en hoe u de juiste redundantie-oplossing voor hun toepassing kunt specificeren. We bespreken de verschillende soorten netwerkredundantie, de protocollen die deze mogelijk maken, de belangrijkste specificaties waar u op moet letten en de criteria voor het beoordelen van een leverancier. We zullen ook gedetailleerde productspecificaties verstrekken van onze fabriek bij Yueyang Tongtu E-commerce Co., Ltd. Of u nu een nieuw ABB PLC-systeem ontwerpt of een bestaand systeem upgradet, deze gids geeft u de technische basis die u nodig hebt om met vertrouwen een aankoopbeslissing te nemen.
Netwerkredundantie is de praktijk waarbij een netwerk wordt ontworpen met meerdere paden waarlangs gegevens tussen apparaten kunnen worden verzonden. Als één pad mislukt, worden de gegevens automatisch omgeleid via een alternatief pad. Voor een ABB PLC-systeem kan redundantie op verschillende niveaus worden toegepast: de netwerkinfrastructuur (kabels, schakelaars), de PLC zelf (redundante CPU), de voeding en de I/O. Het doel is om ‘single points offailure’ te elimineren. Een single point-of-failure is elk onderdeel waarvan het falen ervoor zorgt dat het hele systeem stopt. In een niet-redundant netwerk kan één kapotte kabel of een defecte switch het hele ABB PLC-systeem platleggen. In een redundant netwerk wordt de storing van één component gedetecteerd en blijft het systeem werken via het back-uppad. De onderstaande tabel geeft een overzicht van de redundantieniveaus en hun impact op het voorkomen van downtime.
| Redundantieniveau | Wat is gedupliceerd | Fout verholpen | Impact op downtime van ABB-PLC |
| Redundantie van media | Kabels en schakelaars | Kabelbreuk, schakelaarstoring | Voorkomt netwerkverlies |
| PLC-redundantie | CPU en voeding | CPU-storing, stroomstoring | Voorkomt controllerverlies |
| I/O-redundantie | I/O-modules en bedrading | Modulefout, bedradingsfout | Voorkomt I/O-verlies |
| Stroomredundantie | Voedingen en feeds | Storing in de stroomvoorziening | Voorkomt stroomverlies |
BijYueyang Tongtu E-commerce Co., Ltd., levert onze fabriek ABB PLC-systemen en de netwerkcomponenten die redundantie ondersteunen. Wij begrijpen dat overtolligheid geen luxe is; het is een vereiste voor kritische toepassingen. Ons technische team kan u helpen bij het ontwerpen van een redundante netwerkarchitectuur die voldoet aan uw beschikbaarheidsvereisten en uw budget.
Er kunnen verschillende netwerktopologieën worden gebruikt om redundantie voor ABB PLC-systemen te bieden. De keuze van de topologie hangt af van de grootte van het netwerk, de vereiste hersteltijd en de kosten. De meest voorkomende redundante topologieën zijn de ringtopologie, de dual-star-topologie en de mesh-topologie. In een ringtopologie zijn de apparaten in een gesloten lus verbonden. Als een kabel in de ring kapot is, kunnen de gegevens nog steeds alle apparaten bereiken door de andere kant op de ring te reizen. De ringtopologie is eenvoudig en kosteneffectief. In een dual-star-topologie is elk apparaat verbonden met twee afzonderlijke schakelaars. Als één schakelaar uitvalt, kan het apparaat nog steeds via de andere schakelaar communiceren. De dual-star-topologie zorgt voor sneller herstel en hogere beschikbaarheid. In een mesh-topologie is elk apparaat verbonden met meerdere andere apparaten. Dit biedt het hoogste niveau van redundantie, maar is ook het meest complex en duur. In de onderstaande tabel worden deze topologieën vergeleken.
| Topologie | Redundantieniveau | Hersteltijd | Kosten | Typische toepassing |
| Ring | Redundantie van media | 200 ms - 500 ms | Laag | Kleine tot middelgrote netwerken |
| Dubbele ster | Switch- en mediaredundantie | < 100 ms | Medium | Middelgrote tot grote netwerken |
| Gaas | Volledige padredundantie | < 50 ms | Hoog | Kritische, grote netwerken |
In onze fabriek leveren wij de componenten voor al deze topologieën, waaronder managed switches, redundante voedingen en mediaconverters. We werken samen met onze klanten om de topologie te selecteren die het beste aansluit bij hun beschikbaarheidsvereisten en budget. Ons engineeringteam kan hulp bij netwerkontwerp en configuratieondersteuning bieden.
De redundantie in een ABB PLC-netwerk wordt mogelijk gemaakt door specifieke protocollen die de detectie van storingen en het omleiden van gegevens beheren. De meest voorkomende protocollen zijn RSTP (Rapid Spanning Tree Protocol), MRP (Media Redundancy Protocol) en PRP (Parallel Redundancy Protocol). RSTP is een standaard Ethernet-protocol dat lussen voorkomt en snel herstel mogelijk maakt bij verbindingsfouten. MRP is een protocol dat specifiek is ontworpen voor ringtopologieën. Het biedt hersteltijden van 200-500 ms. PRP is een protocol dat dubbele gegevens over twee onafhankelijke netwerken verzendt. Het biedt naadloze redundantie zonder hersteltijd. De protocolkeuze is afhankelijk van de benodigde hersteltijd en de topologie. De onderstaande tabel vat deze protocollen samen.
| Protocol | Standaard | Hersteltijd | Topologie | Typische toepassing |
| RSTP | IEEE 802.1w | < 1 seconde | Elk | Algemene industriële netwerken |
| MRP | IEC 62439-2 | 200 - 500 ms | Ring | ABB-PLC-ringnetwerken |
| PRP | IEC 62439-3 | Nul (naadloos) | Dubbele ster | Kritieke toepassingen met hoge beschikbaarheid |
Bij Yueyang Tongtu E-commerce Co., Ltd. leveren we ABB PLC-systemen en netwerkcomponenten die RSTP, MRP en PRP ondersteunen. Ons technische team kan u helpen bij het selecteren van het juiste protocol voor uw toepassing en het configureren van het netwerk voor optimale prestaties. We bieden ook training en ondersteuning om uw team te helpen het redundante netwerk te onderhouden.
Bij de aanschaf van netwerkredundantiecomponenten voor een ABB PLC-systeem moeten kopers rekening houden met verschillende belangrijke specificaties. Deze omvatten de hersteltijd, het aantal poorten, de beheerde functies, het bereik van de bedrijfstemperatuur en de certificeringen. De hersteltijd is de belangrijkste specificatie voor redundantie. Het bepaalt hoe snel het netwerk herstelt van een storing. Voor kritische toepassingen wordt een hersteltijd van minder dan 100 ms aanbevolen. Het aantal poorten bepaalt hoeveel apparaten er kunnen worden aangesloten. De beheerde functies, zoals VLAN-ondersteuning, SNMP-monitoring en poortspiegeling, bepalen het niveau van controle en zichtbaarheid. Het bedrijfstemperatuurbereik bepaalt of de schakelaar in ruwe omgevingen kan worden gebruikt. De certificeringen, zoals UL, CE en IEC 61850, bepalen of de switch voldoet aan de industrienormen. In onderstaande tabel zijn deze specificaties samengevat.
| Specificatie | Typisch bereik | Belang voor ABB PLC-redundantie |
| Hersteltijd | < 50 ms tot < 1 s | Bepaalt de preventie van downtime |
| Aantal poorten | 8 - 24 | Bepaalt de connectiviteit van het apparaat |
| Beheerde functies | VLAN, SNMP, QoS, poortspiegeling | Maakt netwerkcontrole en monitoring mogelijk |
| Bedrijfstemperatuur | -40°C tot +75°C | Bepaalt de geschiktheid voor zware omstandigheden |
| Certificeringen | UL, CE, IEC 61850 | Zorgt ervoor dat de normen worden nageleefd |
| Voeding | Redundant, 24 VDC | Voorkomt stroomgerelateerde storingen |
In onze fabriek leveren wij netwerkswitches en componenten die aan deze specificaties voldoen. Wij kunnen u helpen bij het selecteren van de juiste switch voor uw ABB PLC-netwerk en bieden configuratieondersteuning. Ons doel is om onze klanten een complete, betrouwbare redundantieoplossing te bieden.
Het evalueren van een leverancier van netwerkredundantieoplossingen voor ABB PLC-systemen is net zo belangrijk als het evalueren van het product zelf. De technische kennis, het productaanbod en de ondersteuningsmogelijkheden van de leverancier bepalen of u een oplossing krijgt die werkt en of u de ondersteuning krijgt die u nodig heeft. De belangrijkste criteria voor het beoordelen van een leverancier zijn technische expertise, productassortiment, configuratieondersteuning, leveringsprestaties en after-salesondersteuning. Technische expertise omvat kennis van ABB PLC-systemen en netwerkprotocollen. Het productassortiment omvat de beschikbaarheid van schakelaars, kabels en accessoires. Configuratieondersteuning omvat de mogelijkheid om het redundante netwerk te ontwerpen en configureren. Leveringsprestaties omvatten de mogelijkheid om aan doorlooptijden te voldoen. After-sales ondersteuning omvat de beschikbaarheid van technische ondersteuning en reserveonderdelen. In onderstaande tabel zijn deze criteria samengevat.
| Evaluatiecriterium | Waar u op moet letten | Waarom het ertoe doet |
| Technische expertise | Kennis van ABB PLC en netwerkprotocollen | Zorgt voor een correct oplossingsontwerp |
| Assortiment | Schakelaars, kabels, accessoires | Biedt een complete oplossing |
| Configuratie-ondersteuning | Netwerkontwerp- en configuratiediensten | Zorgt ervoor dat de redundantie werkt zoals bedoeld |
| Leveringsprestaties | Tijdige leveringsregistratie | Houdt uw project op schema |
| Ondersteuning na verkoop | Technische ondersteuning, reserveonderdelen | Garandeert betrouwbaarheid op lange termijn |
Bij Yueyang Tongtu E-commerce Co., Ltd. hebben we de technische expertise, het productassortiment en de ondersteuningsmogelijkheden om uw partner te zijn voor ABB PLC-netwerkredundantie. Onze fabriek levert een breed scala aan beheerde switches, kabels en accessoires. Ons technisch team kan uw redundante netwerk ontwerpen en configureren. En onze after-salesondersteuning zorgt ervoor dat u de hulp krijgt die u nodig heeft wanneer u die nodig heeft. Wij nodigen u uit om ons te beoordelen aan de hand van deze criteria.
De volgende tabel bevat de belangrijkste productparameters voor de netwerkredundantiecomponenten die wij leveren voor ABB PLC-systemen. Deze componenten zijn ontworpen voor industriële omgevingen en zijn compatibel met ABB PLC-platforms. Onze fabriek kan ook aangepaste configuraties leveren om aan specifieke projectvereisten te voldoen.
| Parameter | Specificatiebereik | Opmerkingen |
| Type schakelaar | Beheerd, Laag 2 / Laag 3 | Voor redundantie en VLAN |
| Aantal poorten | 8, 16, 24 | Koper- en glasvezelopties |
| Redundantieprotocollen | RSTP, MRP, PRP | Geselecteerd op basis van topologie |
| Hersteltijd | < 50 ms tot < 1 s | Afhankelijk van protocol en topologie |
| Bedrijfstemperatuur | -40°C tot +75°C | Industriële kwaliteit |
| Voeding | 24 VDC, redundant | Voor stroomredundantie |
| Certificeringen | UL, CE, IEC 61850 | Naleving van normen |
| Montage | DIN-rail | Standaard industriële montage |
In onze fabriek leveren wij netwerkredundantiecomponenten die aan deze specificaties en meer voldoen. Wij kunnen de configuratie aanpassen aan uw specifieke ABB PLC-netwerk. Ons engineeringteam kan u helpen bij het selectieproces en gedetailleerde technische gegevens voor uw project verstrekken.
Vraag 1: Wat is het verschil tussen RSTP en MRP voor ABB PLC-netwerken?
Antwoord: RSTP (Rapid Spanning Tree Protocol) is een Ethernet-protocol voor algemeen gebruik dat snel herstel biedt na verbindingsfouten in elke topologie. MRP (Media Redundancy Protocol) is een protocol dat specifiek is ontworpen voor ringtopologieën, met hersteltijden van 200-500 ms. MRP wordt vaak gebruikt in ABB PLC-netwerken omdat het is geoptimaliseerd voor ringconfiguraties. De keuze hangt af van uw netwerktopologie en hersteltijdvereisten.
Vraag 2: Hoeveel kost netwerkredundantie voor een ABB PLC-systeem?
Antwoord: De kosten van netwerkredundantie zijn afhankelijk van de topologie, het aantal apparaten en het vereiste redundantieniveau. Een eenvoudige ringtopologie met MRP kan de kosten van de netwerkinfrastructuur met 15-25% verhogen. Een dual-star-topologie met PRP kan 30-50% toevoegen. De kosten van redundantie zijn echter vaak klein in vergelijking met de kosten van een enkele downtime-gebeurtenis. Onze fabriek kan een offerte uitbrengen op basis van uw specifieke vereisten.
Vraag 3: Kan ik redundantie toevoegen aan een bestaand ABB PLC-netwerk?
Antwoord: Ja, in veel gevallen kunt u redundantie toevoegen aan een bestaand ABB PLC-netwerk. Dit kan het toevoegen van een tweede switch inhouden, het opnieuw configureren van het netwerk naar een ringtopologie of het upgraden naar beheerde switches die redundantieprotocollen ondersteunen. De haalbaarheid hangt af van de bestaande netwerkarchitectuur en het ABB PLC-model. Ons engineeringteam kan uw netwerk evalueren en de beste aanpak aanbevelen.
Vraag 4: Wat is het verschil tussen mediaredundantie en PLC-redundantie?
Antwoord: Mediaredundantie beschermt de netwerkinfrastructuur (kabels en switches) tegen storingen. PLC-redundantie beschermt de controller (CPU en voeding) tegen uitval. Mediaredundantie zorgt ervoor dat de ABB PLC nog steeds kan communiceren met externe apparaten als een kabel of schakelaar uitvalt. PLC-redundantie zorgt ervoor dat het besturingsprogramma blijft draaien als de primaire CPU uitvalt. Beide zijn belangrijk voor het maximaliseren van de beschikbaarheid.
Vraag 5: Hoe test ik een redundant netwerk om er zeker van te zijn dat het werkt?
Antwoord: Om een redundant netwerk te testen, moet u een storing simuleren door een van de redundante paden los te koppelen (bijvoorbeeld door een kabel los te koppelen of een switch uit te schakelen) en te verifiëren dat het netwerk zonder onderbrekingen blijft werken. U moet ook controleren of de hersteltijd aan uw vereisten voldoet. Regelmatig testen en monitoren wordt aanbevolen om ervoor te zorgen dat de redundantie functioneel blijft. Onze fabriek kan ondersteuning bieden bij het testen en inbedrijfstellen.
Netwerkredundantie is een cruciale strategie om downtime-gebeurtenissen van ABB PLC te voorkomen. Door meerdere datapaden te bieden, elimineert redundantie afzonderlijke storingspunten en zorgt ervoor dat het besturingssysteem blijft werken, zelfs als een component uitvalt. De keuze van topologie en protocol bepaalt het niveau van redundantie en de hersteltijd. Bij Yueyang Tongtu E-commerce Co., Ltd. beschikt onze fabriek over de expertise en het productassortiment om u te helpen bij het ontwerpen en implementeren van een redundant netwerk voor uw ABB PLC-systeem. Wij leveren beheerde switches, kabels en accessoires die RSTP, MRP en PRP ondersteunen. Ons technische team kan helpen met netwerkontwerp, configuratie en testen. Ons doel is om onze klanten te helpen het hoogste niveau van beschikbaarheid en betrouwbaarheid te bereiken.
Of u nu een nieuw ABB PLC-systeem bouwt of een bestaand systeem upgradet, wij nodigen u uit om contact met ons op te nemen om uw redundantievereisten te bespreken. Wij kunnen u helpen bij de productkeuze, technische documentatie en after-salesondersteuning. Onze toewijding aan kwaliteit en klanttevredenheid heeft ons tot een vertrouwde partner voor industriële automatisering over de hele wereld gemaakt.
Neem vandaag nog contact op met Yueyang Tongtu E-commerce Co., Ltdom uw ABB PLC-netwerkredundantievereisten te bespreken en te ontdekken hoe onze oplossingen downtime-gebeurtenissen kunnen voorkomen.
