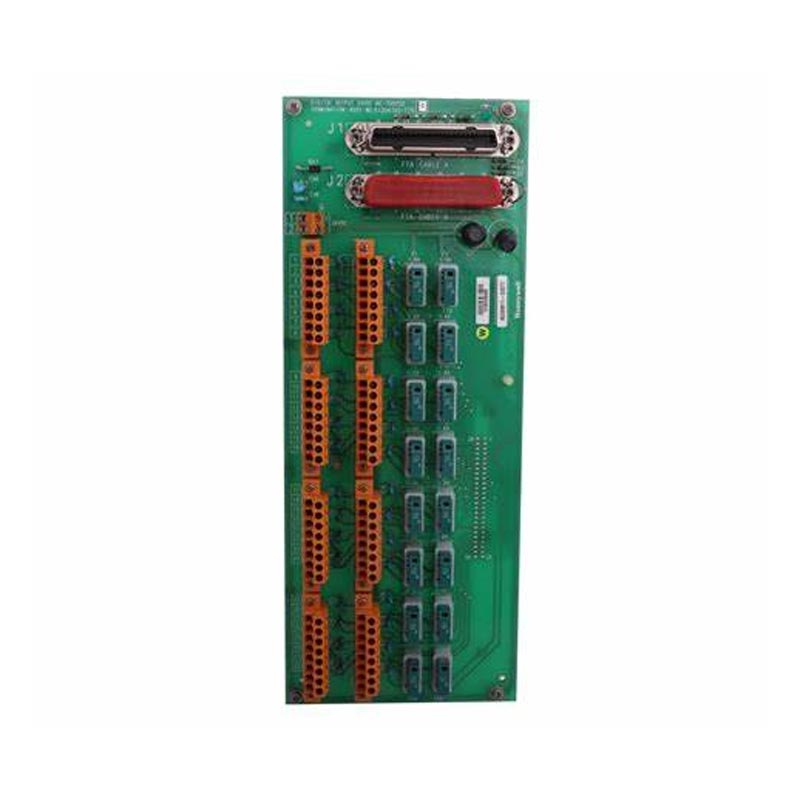

Honeywell MC-TDOY22

Yueyang Tongtu levert Honeywell MC-TDOY22, onderdeelnummer 51204162-175, een 32-kanaals Digital Output Field Termination Assembly (FTA) die wordt gebruikt met I/O-configuraties van het Honeywell gedistribueerde besturingssysteem. Het biedt de interface aan de veldzijde tussen de compatibele I/O-processor en digitale veldapparatuur, waaronder magneetkleppen, relais, indicatoren, alarmen en andere aan/uit-actuatoren.

De assemblage biedt 32 geïsoleerde digitale uitgangskanalen, waarbij elk kanaal belastingen tot 500 mA bij 24 V DC binnen een belastingsspanningsbereik van 15-30 V DC ondersteunt. De uitgangsdrivers zijn optisch geïsoleerd van de PM/APM/HPM-gemeenschappelijke delen, terwijl het conformal-gecoate ontwerp extra bescherming biedt voor elektronische componenten in veeleisende industriële omgevingen.

Voor onderhouds- en vervangingsprojecten is nauwkeurige identificatie van het model en het onderdeelnummer belangrijk. Yueyang Tongtu ondersteunt de inkoop van Honeywell DCS-modules, inclusief stopgezette en moeilijk te vinden automatiseringsreserveonderdelen, waarbij de beschikbaarheid, staat, hoeveelheid en leveringsvereisten van het product worden bevestigd op basis van de specifieke bestelling.

Productspecificaties

Model	MC-TDOY22 Honeywell
Structuur	Modulair
LD-instructieprocessor	Harde PLC
Stroom	60W
Invoer	4-20mA, 1-5V en 0-5V
Spanning	24 V gelijkstroom
Gewicht	2 kg

Wat is Honeywell MC-TDOY22?

De Honeywell MC-TDOY22 is een Digital Output Field Termination Assembly, ontworpen om een ​​compatibele I/O-processor aan te sluiten op digitale belastingen aan de veldzijde. In een gedistribueerd besturingssysteem biedt de FTA de fysieke afsluiting en signaalinterface die nodig is om aan/uit-besturingsopdrachten over te dragen naar aangesloten veldapparatuur.

Het geheel biedt 32 geïsoleerde digitale uitgangskanalen. Elk kanaal kan belastingen tot 500 mA bij 24 V DC ondersteunen binnen het gespecificeerde belastingsspanningsbereik van 15–30 V DC. Optische isolatie tussen de uitgangscircuits en de gemeenschappelijke PM/APM/HPM helpt de elektrische omstandigheden aan de veldzijde te scheiden van de circuits aan de controllerzijde.

De constructie met conforme coating is ook geschikt voor industriële omgevingen waar elektronische assemblages kunnen worden blootgesteld aan vocht, vervuiling of andere omgevingsfactoren. Voor systeemonderhoud moet de module samen met de bijbehorende I/O-processor en de bestaande Honeywell-besturingssysteemconfiguratie worden geëvalueerd.

Compatibele Honeywell I/O-systemen

Deze FTA is gekoppeld aan Honeywell TDC 3000/TPS Process Manager I/O-configuraties en Experion PKS Series C (C300)-systemen bij gebruik met de gespecificeerde MU-PDOY22 of MC-PDOY22 I/O-processor.

Voor vervangingsprojecten moet de compatibiliteit worden bevestigd op basis van de bestaande systeemconfiguratie en niet alleen op basis van het FTA-model. Het originele onderdeelnummer, de bijbehorende I/O-processor, het systeemplatform, de terminalconfiguratie en de installatievereisten moeten worden gecontroleerd voordat u bestelt.

Voor oudere Honeywell-besturingssystemen is de exacte identificatie van het onderdeelnummer bijzonder nuttig omdat onderhoudsprojecten betrekking kunnen hebben op stopgezette modules of apparatuur die al vele jaren in gebruik is.

Belangrijkste technische kenmerken

32-kanaals digitale uitgang

De assemblage biedt 32 digitale uitgangskanalen in een maat-B FTA-configuratie, waardoor meerdere veldapparaten kunnen worden aangesloten via één enkele afsluiting.

Optische isolatie

De uitvoerstuurprogramma's zijn optisch geïsoleerd van de gemeenschappelijke PM/APM/HPM. Deze scheiding helpt het effect van elektrische storingen tussen circuits aan de veldzijde en de kant van het besturingssysteem te verminderen.

Eén-op-één I/O-redundantie

De module ondersteunt één-op-één I/O-redundantie voor configuraties van besturingssystemen waarbij continue werking en vervangingsflexibiliteit belangrijk zijn.

Conformeel gecoate constructie

De versie met conforme coating biedt een extra beschermende laag over de elektronische assemblage en ondersteunt het gebruik in veeleisende industriële omgevingen waar vocht en vervuiling een probleem kunnen zijn.

Lokale bedradingsopties

Voor veldverbindingen worden compressieterminals gebruikt, waarbij schroefconfiguraties beschikbaar zijn voor toepasselijke FTA-opstellingen. Bij het selecteren van een vervanging moet de terminalconfiguratie worden vergeleken met de bestaande installatie.

Systeemintegratie

De assemblage is ontworpen om te werken met de gespecificeerde MU-PDOY22 / MC-PDOY22 I/O-processors en bijbehorende Honeywell-besturingssysteemconfiguraties. Het bevestigen van het processor- en systeemplatform is daarom een ​​belangrijk onderdeel van de identificatie van vervanging.

Toepassingsscenario's

Magneetventielen

Digitale uitgangen kunnen worden gebruikt om magneetkleppen te schakelen in procesbesturingstoepassingen, waaronder chemische, petrochemische, raffinage- en andere geautomatiseerde productiesystemen.

Relais en schakelaars

De uitgangen kunnen schakelsignalen leveren voor relais, contactors, motorbesturingscircuits en andere veldapparaten die digitale aan/uit-regeling vereisen.

Indicatoren en signaallampen

Digitale uitgangskanalen kunnen statusindicatoren, controlelampjes en alarmaankondigingsapparaten besturen die worden gebruikt om apparatuur of procesomstandigheden te communiceren.

Hoorns en alarmen

Het samenstel kan worden gebruikt voor digitale alarmsignalering in industriële besturingssystemen waar akoestische of visuele melding vereist is.

Industriële actuatoren

Digitale uitgangen kunnen ook andere aan/uit-veldactuators besturen die worden gebruikt in geautomatiseerde productie-, procesafhandelings- en apparatuurbesturingssystemen.

Vervangings- en inkoopinformatie

Bij vervanging van een bestaande Honeywell FTA is het matchen van het algemene producttype niet voldoende. Het originele model, het volledige onderdeelnummer, de bijbehorende I/O-processor, het systeemplatform, de terminalconfiguratie en de omgevingsvereisten moeten worden gecontroleerd voordat een bestelling wordt geplaatst.

Voor 51204162-175 kunnen klanten de originele uitrustingsinformatie verstrekken, samen met de vereiste hoeveelheid, productconditievereisten en leveringsbestemming. Hierdoor kan Yueyang Tongtu het beschikbare aanbod controleren en bepalen of het opgegeven onderdeel voldoet aan de gestelde eisen.

Dit inkoopproces is met name nuttig voor oudere DCS-installaties, beëindigde hardware voor besturingssystemen, systeemonderhoudsprojecten en toepassingen waarbij een exact vervangend onderdeel vereist is.

Naleving en bescherming

De -175-versie wordt geïdentificeerd als de CE-conforme variant. De conformal-gecoate constructie biedt extra bescherming voor de elektronische assemblage in industriële werkomgevingen.

Optische isolatie tussen de uitgangscircuits en de gemeenschappelijke PM/APM/HPM zorgt ook voor een elektrische scheiding tussen de uitgangscircuits aan de veldzijde en de bijbehorende circuits van het besturingssysteem. Installatie en bedrading moeten voldoen aan de toepasselijke Honeywell-documentatie en elektrische vereisten voor de specifieke configuratie van het besturingssysteem.

Veelgestelde vragen

Waar wordt MC-TDOY22 voor gebruikt?

Het is een Digital Output Field Termination Assembly dat wordt gebruikt om de veldinterface te bieden tussen een compatibele Honeywell I/O-processor en digitale veldapparatuur.

Welke I/O-processor is compatibel met deze FTA?

De opgegeven I/O-processors zijn MU-PDOY22 en MC-PDOY22. De processor en FTA moeten samen worden gecontroleerd bij het bevestigen van systeemcompatibiliteit.

Is het compatibel met TDC 3000 en Experion PKS C300?

De assemblage wordt gebruikt met Honeywell TDC 3000 / TPS Process Manager I/O-configuraties en Experion PKS Series C (C300)-systemen wanneer deze wordt gecombineerd met de juiste I/O-processor en systeemconfiguratie.

Hoeveel uitgangskanalen biedt het?

Het geheel biedt 32 geïsoleerde digitale uitgangskanalen. Elk kanaal ondersteunt belastingen tot 500 mA bij 24 V DC binnen het gespecificeerde belastingsspanningsbereik van 15-30 V DC.

Welke informatie moet ik verstrekken als ik een vervanging bestel?

Geef het volledige onderdeelnummer, het vereiste aantal, de vereisten voor de productconditie, informatie over het bestaande systeem of de I/O-processor en de bestemming van de levering op. Een foto van het originele modulelabel kan ook helpen bij de productidentificatie.

Waarom bron van Yueyang Tongtu?

20+ jaar ervaring

Ervaring met productsourcing voor industriële automatisering en internationale levering.

Voorraad voor meerdere merken

Dekking van Honeywell en andere grote merken op het gebied van industriële automatisering.

Ondersteuning voor modelidentificatie

Hulp bij het controleren van modelnummers, onderdeelnummers, systeeminformatie en vervangingsvereisten.

Automatisering reserveonderdelen

Sourcing-ondersteuning voor huidige, stopgezette en moeilijk te vinden DCS- en PLC-componenten.

Internationale levering

Leveringsafspraken kunnen worden gecoördineerd op basis van hoeveelheid, bestemming en projectvereisten.

Vraag een offerte aan

Voor Honeywell MC-TDOY22 51204162-175 stuurt u ons de vereiste hoeveelheid, productconditievereisten, leveringsbestemming en beschikbare systeem- of I/O-processorinformatie. Yueyang Tongtu kan de beschikbaarheid van producten controleren en informatie over de inkoop en levering verstrekken op basis van de bevestigde vereisten.
