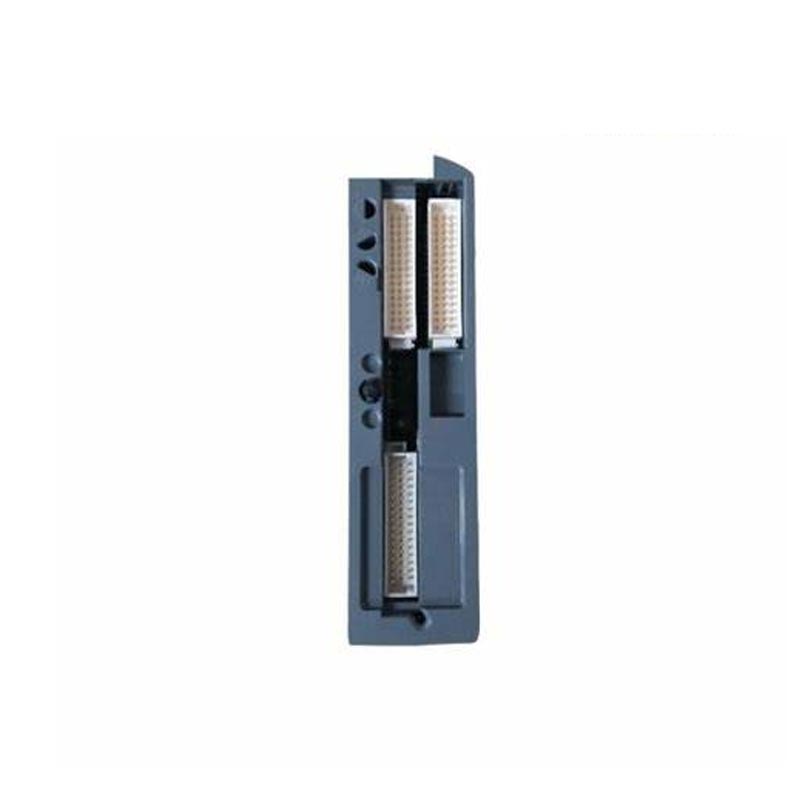

ICS Triplex T9432

De ICS Triplex T9432 van Yueyang Tongtu fungeert als velddetectieknooppunt binnen de Trusted®- of AADvance-veiligheidssysteemarchitectuur. Het verkrijgt analoge signalen van veldzenders die meten en zet deze om in digitale waarden voor de veiligheidscontroller.

Zijn rol is ervoor te zorgen dat de veiligheidscontroller nauwkeurige, tijdige en gevalideerde analoge gegevens uit het veld ontvangt en te voorkomen dat fouten of onnauwkeurigheden in de invoerfase de gehele veiligheidslus in gevaar kunnen brengen.

Wat doet de ICS Triplex T9432?

De ICS Triplex T9432 is een 16-kanaals geïsoleerde analoge ingangsmodule ontworpen voor de Trusted®- en AADvance SIS-platforms. Elk van de 16 kanalen is onafhankelijk geïsoleerd van de andere en van de backplane van het systeem.

1. Ondersteunde signaaltypen:

 Stroom: 4–20 mA (standaard), 0–20 mA

 Spanning: 0–10 V, 1–5 V, ±5 V, ±10 V

 RTD: Pt100, Pt1000

 Thermokoppel: J, K, T, E, R, S, B

2. Resolutie en nauwkeurigheid: 16-bits resolutie met ±0,05% tot ±0,1% volledige nauwkeurigheid.

3. Bemonsterings- en updatefrequenties: De module biedt een update-interval van 6 ms in de modus zonder filter, met een maximale bemonsteringsfrequentie van 100 kHz. In TMR-configuratie zijn de scantijden ongeveer 2,656 ms.

4. Isolatie: Kanaal-naar-kanaal- en kanaal-naar-backplane-isolatie bij ±1,5 kVDC gedurende 1 minuut.

5. HART-communicatie: De module ondersteunt HART-pass-through, waardoor diagnostische gegevens kunnen worden opgehaald uit slimme veldapparaten zonder de analoge meting te onderbreken.

Producthoogtepunten

TMR-fouttolerantie

De module bevat drie onafhankelijke verwerkingsplakken. Als één slice uitvalt, blijven de andere twee werken en behoudt de module de volledige functionaliteit.

Universele invoermogelijkheid

Signaaltypen zijn softwarematig te configureren via de Trusted Toolset-configuratiesoftware. Er kunnen verschillende veldapparaten worden ondergebracht zonder hardwarewijzigingen, waardoor de behoefte aan meerdere moduletypen in de inventaris wordt verminderd.

Hot-swappable

De ICS Triplex T9432 ondersteunt online vervanging zonder systeemuitschakeling. Houd er rekening mee dat de sleuf via software in de onderhoudsmodus moet worden geplaatst voordat deze wordt verwijderd, om te voorkomen dat er valse alarmen worden geactiveerd.

Uitgebreide ingebouwde diagnostiek

De module bewaakt voortdurend de integriteit van de voeding, de signaalkwaliteit en de interne circuits. Het detecteert open circuits, kortsluitingen, overspanning, onderbereik en overbereik op elk kanaal. LED's op het voorpaneel bieden visuele statusindicatie voor de module en elk afzonderlijk kanaal. Een onafhankelijke hardware-watchdog initieert automatisch een veilige uitschakeling als er een kritieke fout wordt gedetecteerd.

Hoe te kiezen?

Houd bij het aanschaffen van de ICS Triplex T9432 rekening met de volgende factoren:

Compatibiliteit met systeemplatforms

Bevestig dat de module bedoeld is voor uw specifieke systeem. De module is ontworpen voor Trusted®- en AADvance-platforms. Het is mogelijk niet compatibel met andere ICS Triplex-productlijnen.

Vereisten voor het aantal kanalen

De module biedt 16 geïsoleerde kanalen. Als uw toepassing minder kanalen nodig heeft, kan de T9431 (8-kanaalsversie) een kosteneffectiever alternatief zijn.

Beëindiging montage

Voor de module is een compatibele afsluiteenheid vereist: T9831, T9832 of T9833. Zorg ervoor dat de eindmontage overeenkomt met uw veldbedradingsconfiguratie en veiligheidsintegriteitsvereisten.

Signaaltype

De module ondersteunt stroom-, spannings-, RTD- en thermokoppelingangen. Controleer of de module de specifieke signaaltypen ondersteunt die in uw veldapparatuur worden gebruikt. Controleer voor thermokoppelingangen of de modulevariant het specifieke vereiste thermokoppeltype (J, K, T, E, R, S of B) ondersteunt.

HART-vereiste

Als uw veldapparatuur HART-compatibel is en u diagnose- en assetmanagementgegevens op afstand nodig heeft, controleer dan of de HART-pass-through-functionaliteit is ingeschakeld in uw systeemconfiguratie.

Technische specificaties

Toepassingsindustrieën

De ICS Triplex T9432 wordt ingezet in industrieën die een hoge integriteit van analoge signaalverwerving met SIL 3-compatibiliteit vereisen:

Olie en gas

Noodstopsystemen, monitoring van druk en temperatuur in de boorput, stroom- en niveaumeting van pijpleidingen, verwerkingsfaciliteiten voor aardgas.

Chemisch en petrochemisch

Reactortemperatuur- en drukcontrole, brand- en gasdetectiesystemen, destillatiekolomcontroles, bewaking van katalytische kraakeenheden.

Energieopwekking

Keteltemperatuur- en drukbewaking, turbinetrilling en lagertemperatuurmeting, brandermanagementsystemen (BMS).

Metallurgie en staal

Hoogoven hoogfrequente TMR-gekoppelde klepbediening.

Water en afvalwater

Kritische procesparameterbewaking in gemeentelijke en industriële zuiveringsinstallaties.

Het brede bedrijfstemperatuurbereik van de module (–40°C tot +70°C) ondersteunt buiteninstallaties, onverwarmde schuilplaatsen en extreme klimaatomstandigheden die vaak voorkomen in stroomopwaartse olie- en gasopwekkingslocaties en afgelegen energieopwekkingslocaties.

Gemeenschappelijke vraag en antwoord

Vraag: Is de ICS Triplex T9432 nog steeds in productie?

A: Nee. Emerson heeft dit model stopgezet. Geteste overtollige voorraad blijft echter beschikbaar via gespecialiseerde leveranciers, waaronder Yueyang Tongtu. Bevestig de beschikbaarheid en staat (nieuw origineel versus getest gebruikt) voordat u bestelt.

Vraag: Wat is het verschil tussen T9432 en T9431?

A: De T9432 biedt 16 geïsoleerde analoge ingangskanalen. De T9431 biedt 8 kanalen en is geschikt voor toepassingen met een lager aantal kanalen.

Vraag: Welke eindmontages zijn compatibel met de T9432?

A: De module is compatibel met T9831-, T9832- en T9833-afsluiteenheden. T9832 biedt dubbele modulaire redundantiebeëindiging, terwijl T9833 drievoudige modulaire redundantiebeëindiging biedt voor hogere veiligheidsintegriteitsniveaus.

Vraag: Kan deze module worden vervangen terwijl het systeem actief is?

A: Ja, de module ondersteunt hot-swap. Om te voorkomen dat er valse alarmen worden geactiveerd, moet de sleuf echter via de configuratiesoftware in de onderhoudsmodus worden geplaatst voordat deze wordt verwijderd.

Vraag: Welke diagnostische functies biedt de module?

A: De module biedt uitgebreide zelfdiagnose, waaronder monitoring van de voeding, controle van de signaalintegriteit, detectie van open/kortsluiting, detectie van buiten bereik en onafhankelijke hardware-watchdog met automatische veilige uitschakeling bij kritieke fouten. LED's op het voorpaneel bieden visuele statusindicatie.

Vraag: Ondersteunt de module HART-communicatie?

EEN: Ja. De module ondersteunt HART-pass-through, waardoor diagnostische gegevens kunnen worden opgehaald uit slimme veldapparatuur. HART-gegevens kunnen worden gebruikt om de apparaatcondities en de diagnostiek van de voedingsmodule te bewaken.

Vraag: Wat is het aanbevolen kalibratie-interval?

A: Om te voldoen aan SIL 3 wordt jaarlijks een volledige nauwkeurigheidscontrole aanbevolen. Kalibratiegegevens moeten worden bewaard voor veiligheidsaudits.
