GE Fanuc DS200PCCAG5AC

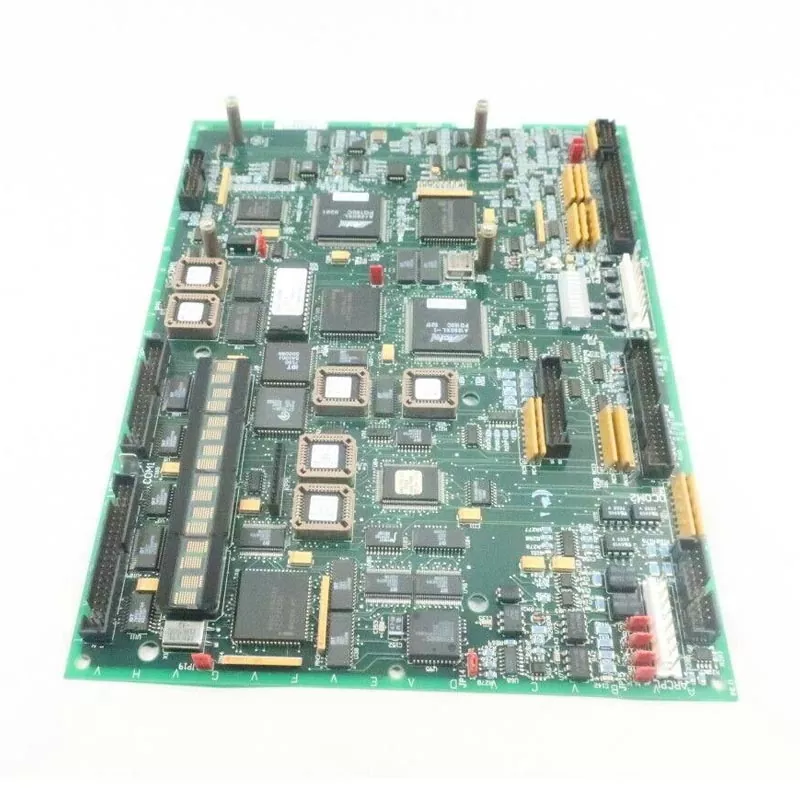

De GE Fanuc DS200PCCAG5AC is een krachtige PCCA-vermogensregelkaart binnen het GE Fanuc Mark V-besturingssysteem, die fungeert als de centrale hub voor de aandrijfcircuits van de unit.

Productparameter

Kernhardware en functionele kenmerken

1. Speciaal ontwerp met hoog vermogen

G5-hardwarerevisie die specifiek is geconfigureerd voor toepassingen met hoog vermogen, ondersteunt regeneratieve/niet-regeneratieve aandrijfmodi met een ankerspanningsbereik van 240–630V DC.

Geen ingebouwde snubbers: alle buffercomponenten zijn verplaatst naar externe systeemassemblages. Dit is een doelbewust technisch ontwerp voor Groep G5, geen defect. Door het verwijderen van ingebouwde snubbers en dempingscircuits worden de vermogensdichtheid en de efficiëntie van de warmteafvoer aanzienlijk verbeterd voor SCR-brugtoepassingen met hoog vermogen.

2. SCR Power Bridge-interface

Stuurt SCR-vermogensbruggen met hoge stroomsterkte aan via pulstransformator-geïsoleerde poortsignalen, waardoor galvanische isolatie van 1500 V RMS ontstaat tussen laagspanningsregelcircuits en hoogspanningsvermogenssecties.

12 connectoren voor voorwaartse en achterwaartse poortpulssignalen, ter ondersteuning van SCR-topologieën met volledige brug.

Kan worden gekoppeld aan voedingsborden van het DCFB-type en ondersteunt beenreactoren en beenzekeringen voor nauwkeurige overstroombeveiliging op takniveau.

3. Flexibele systeemconfiguratie

4 ingebouwde jumpers (JP1, JP2, WP3, WP4) voor het configureren van: kaartgroepnummer, systeemspanningsbereik, condensatorwerking, brugtiming en spanningsfeedback.

Zekeringloos ontwerp: vertrouwt op externe beenzekeringen voor overstroombeveiliging, een ontwerpkeuze die het vervangen van de kaart vereenvoudigt en de onderhoudstijd verkort.

Compatibel met J-, K- en M-type Mark V-rackframes; ondersteunt zowel onafhankelijke als gemeenschappelijke bustransformatorconfiguraties.

4. Diagnostiek en statusbewaking

LED-indicatoren: PWR (Power), FAULT, TRIP – voor een snelle statusbeoordeling ter plaatse.

Op een bord gemonteerde testpunten voor signaalverificatie (poortpulsen, CT/VT-feedbacksignalen).

5. Ontwerp voor milieu en betrouwbaarheid

Conformele coating voor bescherming tegen stof, vocht en blootstelling aan chemicaliën in zware industriële omgevingen.

Bedrijfstemperatuur: -20°C tot +60°C (standaard industrieel bereik) .

Laag stroomverbruik: ≤5W van backplane-voeding.

Meerlaags PCB-ontwerp met verbeterde EMI-immuniteit.

Communicatie-interface en protocolcompatibiliteit

1. Ondersteunt de interface met gebruikersmicrocontrollers en PLC-apparatuur; hardware-interfaces omvatten RS-232 en RS-485 seriële poorten, met gelijktijdige compatibiliteit voor Ethernet en draadloze communicatiemethoden.

2. Beschikt over ingebouwde ondersteuning voor meerdere communicatieprotocollen, waaronder PLC-specifieke protocollen, Modbus, I2C en aangepaste protocollen, waardoor een brede compatibiliteit met verschillende on-site automatiseringsapparaten wordt gegarandeerd.

3. Bewakings- en bedieningsschermen zijn ontwikkeld met behulp van HMImaker-configuratiesoftware, waardoor snelle, codevrije generatie van grafische interfaces mogelijk is.

Architectuur en operationele voordelen

1. Volledig digitaal hardwareontwerp zonder besturingssysteem, waardoor het risico op systeemcrashes wordt geëlimineerd; het apparaat start rechtstreeks op in de operationele interface, waardoor stabiele weergaveprestaties worden gegarandeerd.

2. Hoge immuniteit tegen elektromagnetische interferentie (EMI), waardoor het geschikt is voor installatie in kasten in omgevingen met hoge EMI, zoals energiecentrales en werkplaatsen voor chemische verwerking.

3. De GE Fanuc DS200PCCAG5AC biedt een laag energieverbruik en snelle schermvernieuwingsfrequenties; Vervanging van reserveonderdelen vereist geen complexe systeeminstallatie of -implementatie op laag niveau.

4. Het bord heeft een dubbele functie: weergave en bediening, en dient als een cruciaal verbindingspunt voor voedingssystemen met hoog vermogen, en fungeert als een onmisbaar kernonderdeel van het aandrijfcircuit.

Mark V-systeemcompatibiliteit Snelle referentie

Toepasselijke industrieën en bedrijfsomstandigheden

1. Energie, kracht en olie en gas

Vervanging van reserveonderdelen voor Mark V-systemen in generatorsets en stroomapparatuur; verhelpt fouten in de regelcircuits voor opstarten/uitschakelen en snelheidsregeling.

2. Chemische productie

Automatiseringseenheden voor chemische productielijnen, gebruikt voor bewaking van procesapparatuur en closed-loop aandrijfbesturing.

3. Maritieme techniek

Automatiseringsfaciliteiten voor offshore-platforms, procesbewaking van handlingapparatuur en aandrijfsignaalrelais.

4. Traditionele productie

Retrofitting van oudere fabrieksautomatiseringssystemen; vervangt verouderde of beschadigde planken van hetzelfde model om de werking van de apparatuur te herstellen.

Opmerking: De GE Fanuc DS200PCCAG5AC is een hardware-reserveonderdeel dat niet meer leverbaar is; het wordt voornamelijk gebruikt voor het onderhoud van bestaande oudere systemen en wordt niet aanbevolen voor de ontwikkeling van nieuwe projecten.

Veelgestelde vragen

Vraag 1: Kan de GE Fanuc DS200PCCAG5AC rechtstreeks worden uitgewisseld met een PCCA-kaart in de standaardversie?

A: Nee. Dit model is een speciale versie met hoog vermogen (High-HP) en G5-hardwarerevisie. Het bord zelf integreert geen snubber- of dempingscomponenten; deze zijn verplaatst naar externe systeemassemblages als een doelbewust technisch ontwerp voor toepassingen met hoog vermogen. Directe vervanging door een standaardversie (bijvoorbeeld G1/G2) zal resulteren in ontbrekende hardware- en systeemafwijkingen.

Voordat u doorgaat: Controleer of op uw systeem beenreactoren en beenzekeringen zijn geïnstalleerd. Bevestig dat de volledige hardwareconfiguratie overeenkomt met de krachtige G5-vereiste. Als u het niet zeker weet, geef dan het serienummer van het Mark V-rek van uw systeem op, zodat wij u kunnen helpen met de verificatie

Vraag 2: Wat zijn typische symptomen ter plaatse als de kaart niet goed functioneert?

A: Veel voorkomende faalsymptomen zijn onder meer:

Het apparaat start niet of vertoont een abnormale snelheidsregeling

Aandrijfeenheid schakelt uit met SCR-bruggerelateerde foutcodes

In ernstige gevallen wordt een onmiddellijke uitschakelblokkering geactiveerd

Belangrijk: Sommige fouten zijn latent: er worden geen foutalarmen weergegeven en de indicatielampjes kunnen er normaal uitzien. Deze gevallen vereisen een uitgebreide beoordeling op basis van diagnostische systeemgegevens, inclusief poortpulssignaalverificatie en CT/VT-feedbackcontroles op op het bord gemonteerde testpunten. Vertrouw voor diagnose niet uitsluitend op LED-indicatoren

Vraag 3: Welke informatie is vereist bij de aankoop van dit reserveonderdeel, naast het volledige modelnummer?

A: Om compatibiliteit te garanderen, raden we aan het volgende te verstrekken:

Mark V-systeemversie en firmwarerevisie (indien bekend)

Het vermogen en het ankerspanningsbereik van de eenheid

Systeemrekframetype (J, K of M)

Of het onderdeel nu bedoeld is voor een volledige vervanging van het apparaat of voor probleemoplossing/back-updoeleinden

Huidige bordrevisie (als u een bestaand bord vervangt, geef dan het volledige model en de revisie op)

Deze informatie helpt ons de compatibiliteit te verifiëren en implementatiefouten te voorkomen die worden veroorzaakt door niet-overeenkomende versies

Vraag 4: Welke eenvoudige controles moeten worden uitgevoerd na ontvangst van het bord, maar vóór installatie ter plaatse?

A: Controlelijst vóór installatie:

Vraag 5: Wordt deze printplaat nog steeds geproduceerd door de oorspronkelijke fabrikant?

A: Nee. Deze hardware is een niet meer leverbaar reserveonderdeel. GE produceert de DS200PCCAG5ACB niet langer in massa. De beschikbaarheid op de markt is voornamelijk afhankelijk van de bestaande voorraad.

Selectieadvies: Geef bij de aanschaf van dit onderdeel prioriteit aan het verifiëren van de compatibiliteit van de hardwareversie (G5-revisie) en de systeemconfiguratie om te voorkomen dat u een incompatibel onderdeel aanschaft. Wij leveren alleen echte, originele platen die via formele kanalen zijn verkregen, geen gereviseerde of geborgen eenheden.

Vraag 6: Kan het bord hot-swapped worden terwijl het systeem actief is?

A: Nee. Mark V-systemen zijn niet ontworpen voor live-invoeging van PCCA-hardware. Als u de kaart onder stroom zet, kunnen de SCR-interfaces of backplane-verbindingen beschadigd raken. Schakel het systeem altijd volledig uit voordat u het verwijdert of installeert.
