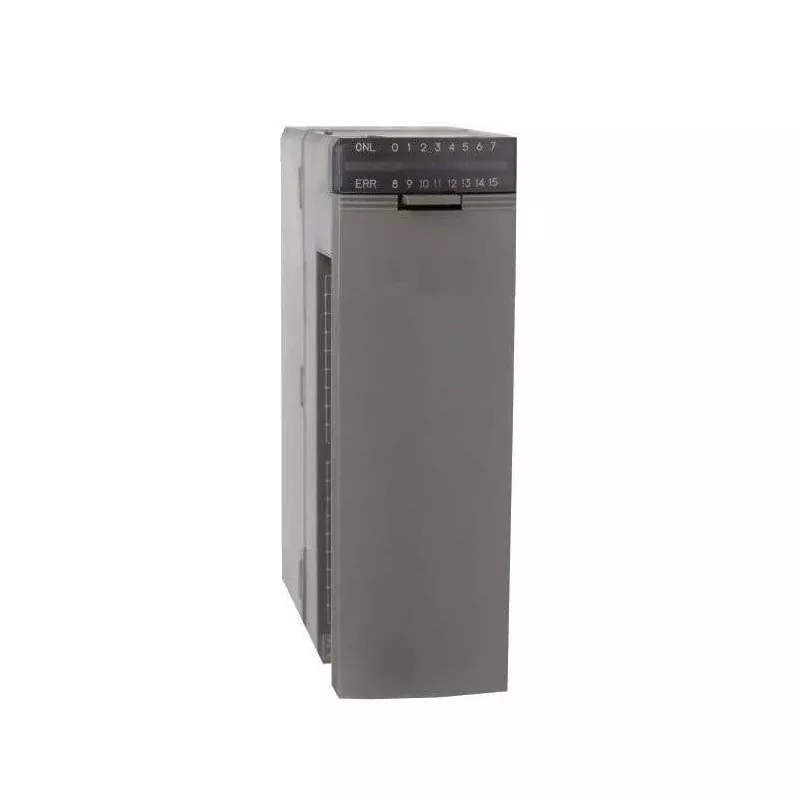

FujiNP1X1606-W

De Fuji NP1X1606-W is een 16-punts DC-ingangsuitbreidingsmodule voor de MICREX-SX-serie PLC. Het accepteert 24 VDC-veldsignalen en levert digitale ingangsstatus aan de CPU. De module wordt gebruikt in bedieningspanelen waar extra ingangspunten nodig zijn.

Yueyang Tongtu levert deze module als reserveonderdeel voor industriële automatisering. Het bedrijf houdt voorraad Fuji MICREX-SX-componenten aan en ondersteunt de inkoop van oudere of niet meer leverbare onderdeelnummers. Inspectie vóór verzending en compatibiliteitsbevestiging zijn beschikbaar.

Productidentificatie

Technische specificaties

De bovenstaande waarden zijn gebaseerd op de informatie verstrekt door de productbron. Raadpleeg de officiële technische documentatie van Fuji Electric MICREX-SX voor gedetailleerde technische parameters zoals bedrijfstemperatuur, opslagtemperatuur, afmetingen en gewicht. Als het officiële gegevensblad beschikbaar is, moet dit als primaire referentie worden gebruikt.

Technische bron: Fuji Electric MICREX-SX-serie documentatie en producthandleiding. Als er discrepanties bestaan, hebben de officiële gegevens van de fabrikant voorrang.

Ontwerp- en hardwarefuncties

De NP1X1606-W maakt deel uit van het MICREX-SX modulaire I/O-systeem. De module maakt gebruik van een compacte behuizing om ruimte op het bedieningspaneel te besparen. Het wordt aangesloten op het systeem via de uitbreidingsinterface en biedt schroefklemmen voor veldbedrading.

Het ingangscircuit accepteert standaard 24 VDC-signalen van sensoren, schakelaars en relaiscontacten. De responstijd van ongeveer 10 ms is geschikt voor algemene digitale ingangstoepassingen.

Onderhoud en probleemoplossing op locatie

Routineonderhoud

1. Houd de ventilatieopeningen vrij van stof en vuil. Opgehoopt stof kan de warmteafvoer verminderen en tot voortijdige veroudering van componenten leiden.
2. Controleer regelmatig de schroefklemmen. Trillingen en thermische cycli kunnen ervoor zorgen dat verbindingen na verloop van tijd losraken.
3. Controleer of het aansluitingendeksel na de bedrading is geïnstalleerd. De beschermingsgraad IP20 is afhankelijk van de aangebrachte afdekking.

Algemene foutcontroles

Als een ingangspunt niet correct wordt geregistreerd:

1. Controleer of het veldapparaat 24 VDC levert aan de ingangsterminal.
2. Controleer de bedrading vanaf het klemmenblok naar de module. Een losse schroef of gebroken draad is een veelvoorkomende oorzaak.
3. Controleer de ingangsindicator-LED voor het overeenkomstige kanaal. Als de LED brandt maar de CPU het signaal niet leest, ligt het probleem mogelijk in de uitbreidingscommunicatie.
4. Als de LED uit is terwijl het veldsignaal aanwezig is, kan het ingangspunt beschadigd raken of kan de gemeenschappelijke aansluiting losgekoppeld zijn.
5. Verwissel de veldbedrading naar een bekend werkend ingangspunt. Als het signaal het veldapparaat volgt, is het oorspronkelijke ingangspunt defect.

Productbewijs en inspectie

Ter ondersteuning van de productverificatie kunnen de volgende items vóór verzending worden verstrekt of bevestigd:

• Werkelijke modulefoto's (voorkant, achterkant, terminalzijde)
• Naamplaatje en onderdeelnummerfoto
• Inspectierapport vóór verzending
• Staat van verpakking foto

De beschikbaarheid van deze artikelen is afhankelijk van de actuele voorraad en batch. Vraag ze aan bij het bevestigen van de bestelling.

Controlelijst voor inspectie vóór verzending

Veelgestelde vragen

V1: Hoe bevestig ik dat de NP1X1606-W compatibel is met mijn MICREX-SX-systeem?

A: Geef het CPU-model en een foto van de bestaande module op. Wij controleren vóór verzending de uitbreidingsinterface en de systeemconfiguratie.

Vraag 2: Wat is het verschil tussen de ingangsstroom van 7 mA en het toepasselijke signaal van 35 mA?

A: De 7 mA is de typische stroom die door het ingangscircuit van de module wordt getrokken wanneer 24 VDC wordt toegepast. De 35 mA is de maximale stroomsterkte voor de veldsignaalbron. De exacte betekenis van deze waarden moet worden bevestigd op basis van het officiële Fuji Electric-gegevensblad.

Vraag 3: Kan deze module hot-swapped worden?

A: De NP1X1606-W is niet ontworpen voor hot swap. Om schade te voorkomen moet de systeemstroom worden uitgeschakeld voordat u de module verwijdert of plaatst.

V4: Wat moet ik controleren als een invoerpunt niet meer werkt?

A: Controleer eerst of het veldsignaal aanwezig is op de terminal. Controleer vervolgens de bedrading en de ingangsindicator. Als de LED brandt maar de CPU het signaal niet leest, controleer dan de uitbreidingscommunicatie. Als de LED uit is, is het ingangscircuit mogelijk beschadigd.

Vraag 5: Is de NP1X1606-W nog steeds beschikbaar?

A: De beschikbaarheid is afhankelijk van de huidige productiestatus van de fabrikant en de inventaris van de distributeur. Neem contact met ons op met de gewenste hoeveelheid en leveringslocatie, zodat we de huidige inkoopopties kunnen controleren.

Vraag 6: Kan ik deze module gebruiken met een andere Fuji PLC-serie?

A: De NP1X1606-W is specifiek voor de MICREX-SX-serie. Het is niet compatibel met andere Fuji PLC-families. Het CPU-model moet worden bevestigd voordat u bestelt.

Leveranciersinformatie

Yueyang Tongtu E-commerce Co., Ltd. levert al meer dan 20 jaar reserveonderdelen voor industriële automatisering. Het bedrijf richt zich op PLC-, DCS- en machinebewakingssystemen en houdt een voorraad Fuji MICREX-SX-componenten aan.

• Bedrijfsbereik: reserveonderdelen voor industriële automatisering, waaronder PLC-modules, I/O-eenheden, DCS-systeemcomponenten en niet meer leverbaar besturingssysteemonderdelen.
• Kwaliteitscontrole: Alle producten worden vóór verzending gecontroleerd op onderdeelnummer, fysieke staat en connectorintegriteit. Inspectie door derden wordt geaccepteerd.
