Emerson KJ4010X1-BG1 12P0830X062

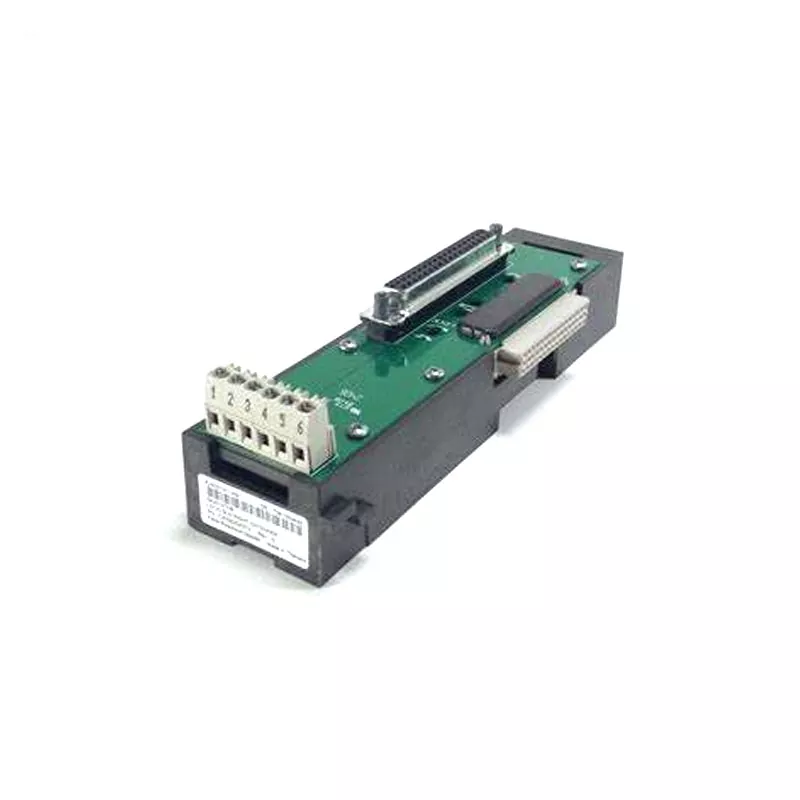

De door Yueyang Tongtu geleverde Emerson KJ4010X1-BG1 12P0830X062 behoort tot het DeltaV M-serie I/O-subsysteem en functioneert als een dragermodule. Het voert geen signaalconversie of logische verwerking uit; zijn rol is het in stand houden van de elektrische en mechanische verbinding van de LocalBus, waarbij zowel gegevens als stroom van de linker vervoerder naar de rechter vervoerder worden doorgegeven.

Deze module is doorgaans nodig wanneer een bestaand DeltaV-rack geen I/O-slots meer heeft en er extra dragers nodig zijn om meer I/O-modules te huisvesten. Door de Emerson KJ4010X1-BG1 12P0830X062 in het juiste slot te installeren, wordt de LocalBus uitgebreid naar het nieuwe sub-rack, waardoor de extra I/O-modules door dezelfde controller kunnen worden beheerd.

Producteigenschappen

Capaciteitsuitbreiding zonder vervanging van de controller

Wanneer u deze module gebruikt om I/O-capaciteit toe te voegen, blijft de DeltaV-controller ongewijzigd en vereist de systeemconfiguratie geen volledige download.

Certificering voor gevaarlijke gebieden

De module is voorzien van ATEX Zone 2-, IECEx-, FM Class I Division 2-, CSA- en UKEX-certificeringen. Het kan rechtstreeks worden geïnstalleerd op industriële locaties met brandbare gassen of stof, zoals raffinaderijen, chemische fabrieken en aardgasverwerkingsfaciliteiten.

Groot temperatuurbereik

Het bedrijfstemperatuurbereik bedraagt ​​–40°C tot +70°C, waardoor het geschikt is voor buitenkasten, kamers zonder airconditioning en extreme klimaatomstandigheden.

Gereedschapsloze installatie

De module maakt gebruik van een snap-in-ontwerp. Het kan in de geleidingssleuven van de achterplaat worden gestoken totdat de grendel vastklikt, zonder dat er speciaal gereedschap voor nodig is.

Mechanische robuustheid

De module voldoet aan ISA-S71.04-1985 Klasse G3 voor weerstand tegen verontreinigingen in de lucht en is bestand tegen schokken van 10 g (halve sinus, 11 ms) en piek-tot-piek-trillingen van 1 mm.

Installatie-instructies

Voordat u de Emerson KJ4010X1-BG1 12P0830X062 installeert of verwijdert, moet de stroom van het DeltaV-rek worden uitgeschakeld. De module mag niet worden geplaatst of verwijderd terwijl het systeem onder spanning staat.

Installatiestappen:

1. Zorg ervoor dat het systeem is uitgeschakeld en dat het gebied veilig is.

2. Lijn de module uit met de geleidingssleuven op de achterplaat en druk deze horizontaal naar binnen.

3. Plaats de module totdat het vergrendelingsmechanisme vastklikt en controleer of de module gelijk ligt met aangrenzende dragers en stevig op zijn plaats zit.

Na installatie is er geen kalibratie of parameterconfiguratie vereist, omdat de module geen verstelbare componenten of door de gebruiker te onderhouden onderdelen bevat.

Twee belangrijke punten om op te merken:

1. Als u een dragermodule verwijdert terwijl het systeem is ingeschakeld, wordt de continuïteit van LocalBus onderbroken, waardoor alle stroomafwaartse dragers de communicatie met de controller verliezen.

2. Voor LocalBus-kabels die tussen behuizingen in gevaarlijke gebieden kruisen, moet leidingbescherming volgens de NEC- of IEC-vereisten worden toegepast.

Selectiegids

Voordat u de Emerson KJ4010X1-BG1 12P0830X062 bestelt, moeten de volgende items worden gecontroleerd:

Uitbreidingsrichting

Dit model is een rechterverlenger. Als de rackindeling een busuitbreiding naar links vereist, is een ander model nodig. Controleer de stellingindelingstekening voordat u een bestelling plaatst.

Totale lengte van de serieschakeling

Voeg de breedtes van alle bestaande en voorgestelde dragers toe om te bevestigen dat de totale lengte niet groter is dan 6,5 meter. Als het totaal deze limiet overschrijdt, overweeg dan om het systeem te partitioneren of een andere controller toe te voegen in plaats van door te gaan met het koppelen van extenders.

Classificatie van gevaarlijke gebieden

Bevestig dat de classificatie voor gevaarlijke gebieden van de locatie overeenkomt met de certificeringen van de module. Deze module is geschikt voor Zone 2 en Klasse I Divisie 2. Hij is niet goedgekeurd voor Zone 0 of Zone 1.

Energiebudget

De LocalBus levert 12,6 VDC bij maximaal 8A. Elke extra drager en zijn I/O-modules zullen bijdragen aan het stroomverbruik. Bereken de huidige belasting vóór uitbreiding om voldoende gangreserve te garanderen.

Beschikbaarheid van producten

Dit model is stopgezet. Beoordeel bij nieuwe projecten of de overtollige voorraad voldoende zal zijn voor de onderhoudsbehoeften op de lange termijn. Voor bestaande systeemuitbreidingen of het aanvullen van reserveonderdelen zijn voorraadkanalen doorgaans voldoende.

Technische specificaties

Toepassingsindustrieën

De Emerson KJ4010X1-BG1 12P0830X062 wordt gebruikt in industrieën die procesautomatisering en systeemuitbreidingsmogelijkheden vereisen:

Olie en gas: raffinaderijen, aardgasverwerking, katalytische kraakinstallaties

Chemisch en petrochemisch: proceslussen voor temperatuur-, druk- en stroomregeling

Energieopwekking: thermische energiecentrales, gasturbine-installaties, I/O-uitbreiding van hulpsystemen

Water- en afvalwaterzuivering: procescontrole en koppeling voor gemeentelijke en industriële faciliteiten

Productie en metalen: staalfabrieken, mijnbouw en algemene productie met gedistribueerde I/O-behoeften

Veelgestelde vragen

Vraag: Is dit model nog in productie?

A: Nee. Emerson is ermee gestopt op 31 december 2018. De huidige voorraad is afkomstig van fabrieksoverschotten of geteste gebruikte voorraad.

Vraag: Wat is het verschil tussen een linker-extender en een rechter-extender?

A: De rechterextender (KJ4010X1-BG1) geeft de LocalBus door van de huidige provider naar de volgende provider aan de rechterkant. De linkerverlenger geeft deze naar links door. Ze hebben verschillende fysieke connectororiëntaties en kunnen niet door elkaar worden gebruikt. Bevestig de richting voordat u bestelt.

Vraag: Moet de module na installatie worden gekalibreerd of geconfigureerd?

A: Nee. Het is een passieve hardware-extender zonder verstelbare componenten, dus er is geen kalibratie of software-installatie nodig.

Vraag: Kan de module worden geplaatst of verwijderd terwijl het systeem actief is?

A: Nee. Het systeem moet volledig zijn uitgeschakeld voordat het wordt geplaatst of verwijderd. Hot-swapping onderbreekt de LocalBus en kan communicatiestoringen veroorzaken.

Vraag: Wat gebeurt er als de serieschakeling langer is dan 6,5 meter?

A: Buiten 6,5 meter kunnen de signaalintegriteit en timing niet worden gegarandeerd, wat kan leiden tot communicatiefouten of moduleuitval. Deze limiet is te wijten aan de elektrische aandrijfcapaciteit van de bus en kan niet worden overwonnen door meer extenders toe te voegen.
