Als u een leverancier nodig heeft die een stabiele levering van de Bently Nevada 330780-50-00 kan leveren, neem dan contact op met Yueyang Tongtu; wij zijn een professionele distributeur met ruime voorraad en tijdige levering.

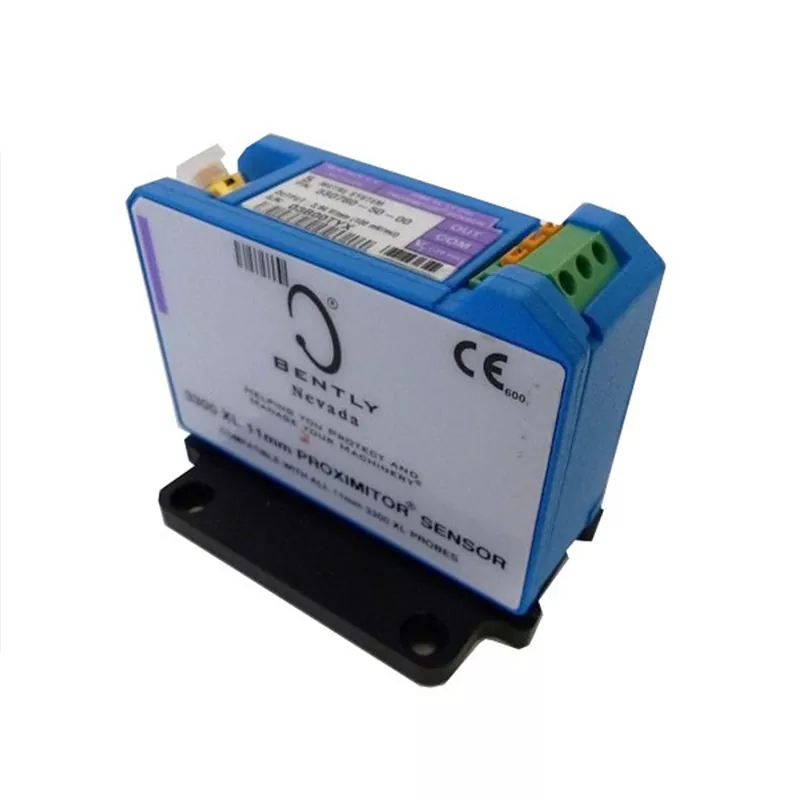

Bently Nevada is een toonaangevend merk op het gebied van condition monitoring voor roterende machines. De 330780-50-00 is een Proximitor-sensor die behoort tot het 3300 XL 11 mm Eddy Current Proximity Transducer-systeem en is voorzien van een omgekeerde montageconfiguratie.
Het dient als een front-end sensorknooppunt voor gezondheidsmonitoringsystemen voor industriële roterende machines, waarbij de door de sonde opgevangen asverplaatsings- en trillingssignalen lineair worden omgezet in standaard elektrische signalen die het monitoringsysteem kan verwerken.
|
Item |
Specificatie |
|
Productnaam |
Bently Nevada 330780-50-00 |
|
Systeemlengte |
5,0 meter (16,4 voet), op paneel gemonteerd |
|
Aanbevolen minimale doelgrootte |
30,5 mm (1,2 inch) diameter, plat doel |
|
Voeding |
-24 V DC |
|
Laden |
10 kΩ |
|
Doeloppervlak |
31 mm (1,2 inch) diameter |
|
Sonde-opening |
2,5 mm (100 mil) |
|
Gevoeligheid |
3300 XL 11 mm wervelstroomsensorsysteem; uitgang: 3,94 V/mm (100 mV/mil) |
|
Werkend medium |
Lucht, olie, water, etc. |
|
Maximale werkdruk |
12 MPa |
|
Frequentierespons |
0–10 kHz |
|
Amplitude-frequentiekarakteristieken |
0–1 kHz verzwakking < 1%; 10 kHz verzwakking < 5% |
|
Fase-frequentiekarakteristieken |
0–1 kHz faseverschil < -10°; 10 kHz faseverschil < -100° |
De sensortip bevat een precisiespoel en de proximitor levert er hoogfrequente wisselstroom (AC) aan.
Terwijl de stroom door de spoel vloeit, genereert deze een hoogfrequent wisselend magnetisch veld rond de punt van de sonde.
Wanneer het metalen doelobject de magnetische veldzone bij de punt van de sonde nadert, dringt het magnetische wisselveld door het metalen oppervlak, waardoor er gesloten-lusstromen worden geïnduceerd die bekend staan als wervelstromen.
De wervelstromen op het metalen oppervlak genereren hun eigen tegengestelde magnetische veld, dat het oorspronkelijke magnetische veld tegenwerkt.
Wanneer de metalen as dichter bij de sonde komt → wervelstromen worden intenser, het energieverlies in de sondespoel neemt toe en de hoogfrequente impedantie van de spoel (of equivalente inductantie) neemt af.
Wanneer de metalen as zich van de sonde verwijdert → wervelstromen verzwakken, neemt het energieverlies in de spoel af en herstelt de spoelimpedantie.
Het proximitorcircuit detecteert veranderingen in de spoelimpedantie of amplitude en demoduleert en versterkt vervolgens het signaal.
De proximitor zet deze verandering om in een DC/AC-spanningssignaal dat strikt evenredig is met de spleetafstand; dit signaal wordt vervolgens verzonden naar een Bently Nevada 3500 of 3300 rackmonitoringsysteem voor realtime analyse van trillings- en verplaatsingsgegevens.
Stoomturbines en generatoren: gebruikt voor realtime monitoring van rotorastrillingen, axiale verplaatsing, differentiële uitzetting en excentriciteit.
Ventilatoren en pompen: bewaakt de absolute trillingen van behuizingen en lagerbehuizingen om tijdig problemen zoals rotoronbalans en verkeerde uitlijning te detecteren.
Compressoren en pompen: Proximitors worden gebruikt om de condities van het assysteem van centrifugaalcompressoren, zuigercompressoren en grote boosterpompen te bewaken.
Kritieke klepbediening: Gebruikt voor nauwkeurige controle van klepopening en positiebewaking in pijpleidingen met hoge temperaturen.
Walserijen en hoogovenapparatuur: Dankzij de RFI/EMI-beschermingsmogelijkheden handhaaft de Bently Nevada 330780-50-00 de signaalstabiliteit in complexe elektromagnetische omgevingen die worden gekenmerkt door dichte installaties met variabele frequentieaandrijving (VFD) en frequente start-stopcycli van grote motoren.
Heavy Machinery: Real-time monitoring van de positie en trillingen van bewegende delen om productieprocessen te optimaliseren.
Papier maken en printen: bewaakt trillingen in droogcilinders en aandrijfassen van hogesnelheidspapiermachines.
Waterbehandeling en milieubescherming: Toegepast op grote rioolwaterzuiveringspompen en ventilatoren voor het monitoren van rookgasemissies.
Luchtvaart en farmaceutische sector: Biedt uiterst nauwkeurige verplaatsings- en trillingsmonitoringondersteuning in precisieproductiesectoren die strikte reinheid en betrouwbaarheid van apparatuur vereisen.
Yueyang Tongtu is al lang gespecialiseerd in de verkoop van geïmporteerde industriële besturings- en automatiseringsproducten, waaronder grote merken zoals Bently Nevada, ABB, Siemens, Honeywell, GE Fanuc, Foxboro, Triconex, Yokogawa, Schneider, HIMA en Emerson.
Wat Bently Nevada-producten betreft, hebben we uitgebreide ervaring met het leveren van de 3300- en 3500-serie, inclusief monitoringmodules, I/O-modules, voedingsmodules, Proximitor-sensoren, programmeerkabels en aanverwante componenten.
We kunnen producten verifiëren op basis van exacte modelnummers of onderdeelnummers die door klanten zijn verstrekt en helpen bij het identificeren van de juiste modellen voor bestaande systemen; we beschikken ook over voldoende voorraad en inventarismiddelen.
A: Het belangrijkste voordeel is een groter meetbereik. Terwijl het standaard 8 mm-systeem een lineair bereik heeft van ongeveer 2 mm, strekt het 11 mm-systeem zich uit tot 4,0 mm. De gevoeligheid ervan is ook dienovereenkomstig aangepast tot 3,94 V/mm (100 mV/mil).
A: Het moet worden gebruikt als een complete set met een 3300 XL 11 mm sonde en de bijbehorende verlengkabel.
Wij raden u aan om bij aankoop de modelnummers van de sonde en de verlengkabel door te geven, zodat ons technische team de systeemcompatibiliteit kan verifiëren en signaalmismatches kan voorkomen.
A: Wij raden u aan het volgende mee te geven:
① Volledig modelnummer en achtervoegsels (lengte, certificeringsvereisten);
② Modelnummers van de bijpassende sonde/verlengkabel;
③ Installatiemethode (bijvoorbeeld compatibiliteit met omgekeerde montagebehuizingen);
④ Benodigde hoeveelheid en gewenste leverdatum.
Yueyang Tongtu zal deze informatie gebruiken om de optimale oplossing te bepalen en een offerte uit te brengen.
