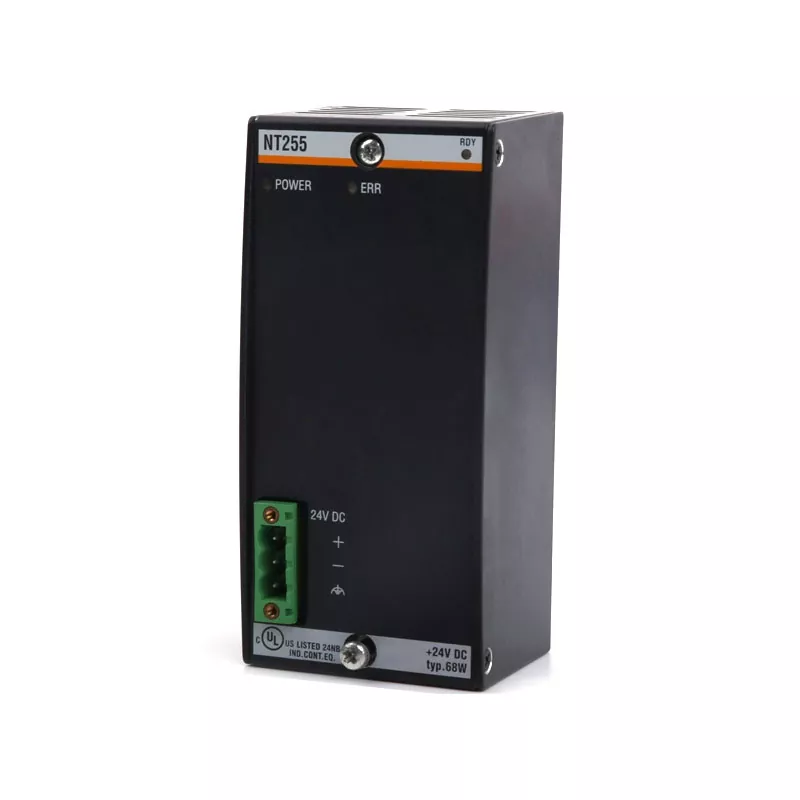

Bachmann NT255

Bachmann NT255 is een voedingsmodule die wordt gebruikt in modulaire automatiseringssystemen van Bachmann. Het levert de bedrijfsspanningen die vereist zijn voor CPU's en andere modules die via de backplane van het systeem zijn aangesloten, met een ingangsvermogen van 18–34 V DC en een uitgangsvermogen van 45 W. Er is tot 55 W beschikbaar voor tijdelijke piekbelastingen, terwijl de hoofduitgang van +5 V maximaal 6 A ondersteunt.

De module biedt ook +15 V en -15 V uitgangen van elk 0,5 A, samen met elektronische beveiliging tegen omgekeerde polariteit, monitoring van de ingangsspanning, galvanische isolatie, statusindicatie en een stroomuitvalsignaal. Bij vervangings- of onderhoudsprojecten moet het exacte model- en onderdeelnummer worden vergeleken met de bestaande installatie.

Productidentificatie

Belangrijkste specificaties

Voedingsfunctie

De voedingsmodule maakt deel uit van de interne voedingsarchitectuur van een Bachmann-automatiseringssysteem. Het zet de binnenkomende DC-voeding om in de spanningen die nodig zijn voor de CPU en andere modules die via de backplane zijn geïnstalleerd.

Het apparaat biedt drie uitgangsspanningsniveaus: +5 V, +15 V en -15 V. De +5 V-uitgang heeft een nominaal vermogen van 6 A, met een piekvermogen van 8 A, terwijl de ±15 V-uitgangen elk 0,5 A ondersteunen. Deze uitgangen zijn bedoeld om de aangesloten systeemhardware van stroom te voorzien en niet als algemene externe gelijkstroomvoeding.

Verschillende beveiligings- en bewakingsfuncties ondersteunen een betrouwbare werking van het systeem. Elektronische beveiliging tegen omgekeerde polariteit helpt schade door onjuiste ingangspolariteit te voorkomen, terwijl bewaking van de ingangsspanning een stroomstoringsbericht kan genereren wanneer de voedingsconditie buiten het vereiste bereik valt. Galvanische isolatie zorgt voor scheiding tussen de ingangs-, systeem- en aardcircuits.

Systeemcompatibiliteit

Deze module is ontworpen voor de modulaire automatiseringsarchitectuur van Bachmann en werkt met op de backplane aangesloten systeemcomponenten. De geschiktheid ervan hangt daarom af van de configuratie van het volledige besturingssysteem en niet alleen van elektrische specificaties.

Bij het selecteren van een vervanging moeten het originele model, het onderdeelnummer, de backplane-configuratie, het ingangsaanbod, de vereiste uitgangscapaciteit en de omgevingsomstandigheden worden gecontroleerd. Dit is vooral belangrijk bij het onderhoud van oudere automatiseringsapparatuur, waarbij het vervangende onderdeel moet overeenkomen met een bestaande systeemconfiguratie.

De informatie op het originele modulelabel is meestal het nuttigste startpunt. Door het exacte onderdeelnummer op te geven, kunt u het vereiste onderdeel identificeren voordat de beschikbaarheid en leveringsvereisten worden bevestigd.

NT255 en NT255CC

De standaardversie en de NT255 CC ColdClimate-versie zijn beschikbaar voor verschillende gebruiksomgevingen. De standaardeenheid wordt geïdentificeerd met onderdeelnummer 00031426-00, terwijl de ColdClimate-versie 00031427-00 gebruikt.

Beide versies bieden dezelfde basisvoedingsfunctie en uitgangsconfiguratie. De ColdClimate-variant is bedoeld voor toepassingen waarbij rekening moet worden gehouden met lagere temperaturen en omgevingscondities zoals condensatie.

De juiste versie moet worden bepaald op basis van de originele apparatuurdocumentatie, module-identificatie en daadwerkelijke installatieomgeving, en niet alleen op basis van uiterlijk.

Toepassingen

De Bachmann NT255 wordt gebruikt in op Bachmann gebaseerde industriële automatiserings- en besturingssystemen waarbij interne gelijkstroom vereist is voor CPU's en andere aangesloten modules. Typische vereisten kunnen optreden tijdens systeemonderhoud, reparatie van apparatuur, uitbreiding van het besturingssysteem en voorbereiding van kritieke reserveonderdelen.

De selectie moet gebaseerd zijn op de volledige systeemconfiguratie en niet alleen op het uitgangsvermogen. Bij het bevestigen van de geschiktheid moet er allemaal rekening worden gehouden met de aangesloten modules, de backplane-opstelling, de inkomende voeding, de omgevingsomstandigheden en de vereiste versie.

Bestelinformatie

Voor inkoop kunnen klanten het volledige model- of onderdeelnummer opgeven, samen met de vereiste hoeveelheid, vereisten voor de productconditie, toepassingsinformatie en leveringsbestemming.

Het standaard onderdeelnummer is 00031426-00. Als de bestaande installatie de ColdClimate-versie gebruikt, moet het vereiste onderdeel worden bevestigd als NT255 CC, 00031427-00.

Het verstrekken van de originele identificatie-informatie aan het begin van het inkoopproces helpt modelselectiefouten te verminderen en zorgt ervoor dat beschikbaarheid, staat, hoeveelheid en leveringsvereisten efficiënter kunnen worden gecontroleerd.

Veelgestelde vragen

Wat is Bachmann NT255?

Het is een voedingsmodule voor modulaire automatiseringssystemen van Bachmann, die de interne voedingsspanning levert die nodig is voor de CPU en andere op de backplane aangesloten modules.

Wat is het ingangsspanningsbereik?

Het gespecificeerde ingangsspanningsbereik is 18–34 V DC.

Wat zijn de belangrijkste outputbeoordelingen?

De module levert +5 V bij 6 A, met een piekvermogen van 8 A, samen met +15 V en -15 V bij elk 0,5 A. Het nominale uitgangsvermogen bedraagt ​​45 W, waarbij maximaal 55 W beschikbaar is voor tijdelijke piekbelastingen.

Wat is het verschil tussen de standaard- en ColdClimate-versies?

De standaardversie wordt geïdentificeerd met 00031426-00, terwijl de ColdClimate-versie 00031427-00 is. Dit laatste is bedoeld voor installaties waarbij rekening moet worden gehouden met lagere temperaturen en condensatiegerelateerde omgevingsomstandigheden.

Welke informatie is nodig voor een vervangingsofferte?

Het originele onderdeelnummer is de handigste referentie. Hoeveelheid, productconditievereisten, bestaande systeeminformatie en leveringsbestemming kunnen ook worden verstrekt ter ondersteuning van beschikbaarheids- en inkoopcontroles.

Vraag een offerte aan

00031426-00 of 00031427-00 nodig voor een bestaand Bachmann-automatiseringssysteem? Stuur ons het originele onderdeelnummer, de vereiste hoeveelheid, de vereisten voor de productconditie en de leveringsbestemming. Yueyang Tongtu kan het beschikbare aanbod controleren en sourcing- en leveringsinformatie verstrekken op basis van uw vereisten.
